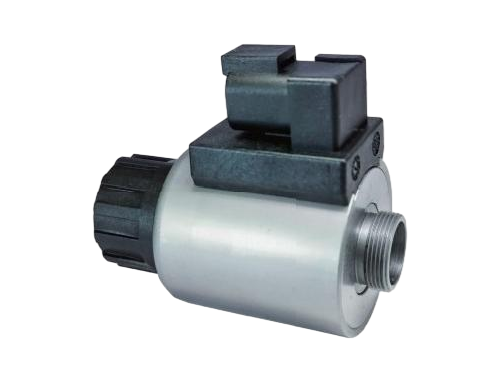

比例电磁铁 GP63-S-B
比例电磁铁 GP63-S-B
比例电磁铁 GP63-S-B
比例电磁铁 GP63-S-B
比例电磁铁 GP63-S-B
比例电磁铁 GP63-S-B
比例电磁铁 GP63-S-B
比例电磁铁 GP63-S-B
比例电磁铁 GP63-S-B
额定电流(A)  2.6
常态电阻20℃(Ω) 4.1
额定吸力(N) 170
额定行程(mm) 4
全行程(mm) ≥9
力滞环(%) ≤5
邮箱 aykd_scb@126.com
电话 +86-372-2595077/2595078/2595088
产品描述
用途: 本系列产品应用于电液比例控制系统中,与比例控制放大器配套使用,共同控制力士(REXROTH)型十通径螺纹比例阀。在额定行程及额定电流范围内,其输出力与输入电流成比例,通过内置反力弹簧,改变了输出力的特性,使系统输出压力更加稳定。输入电流在额定范围内的无级调节,可实现液压系统执行机构在额定范围内的无级调速和远距离控制。
产品参数

主要技术参数:

                        型号

                        GP63-S-B

                        额定电流(A)

                        2.6

                        常态电阻20℃(Ω)

                        4.1

                        额定吸力(N)

                        170

                        额定行程(mm)

                        4

                        全行程(mm)

                        ≥9

                        力滞环(%)

                        ≤5

                        电流滞环(%)

                        ≤3

                        重复精度(%)

                        ≤1

                        承受静态油压(MPa)

                        21

                        工作油温(℃)

                        –20 ~ +70

                        外壳防护等级

                        IP65

                        电源连接方式

                        插头式

型号

                        GP63-S-BIW

                        额定电流(A)

                        2.6

                        常态电阻20℃(Ω)

                        4.1

                        额定吸力(N)

                        170

                        额定行程(mm)

                        4

                        全行程(mm)

                        ≥9

                        力滞环(%)

                        ≤5

                        电流滞环(%)

                        ≤3

                        重复精度(%)

                        ≤1

                        承受静态油压(MPa)

                        21

                        工作油温(℃)

                        –20 ~ +70

                        外壳防护等级

                        IP65

                        电源连接方式

                        Pin Mode

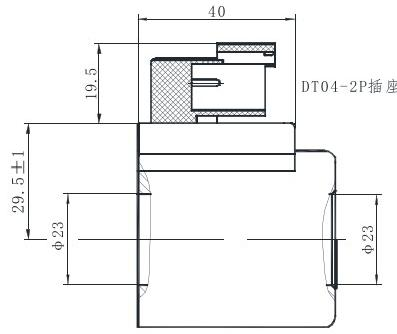

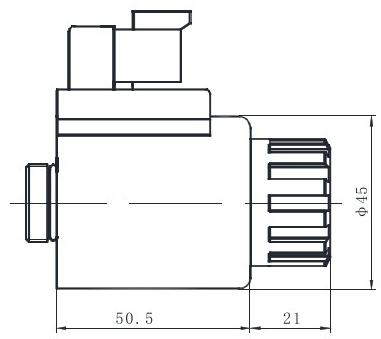

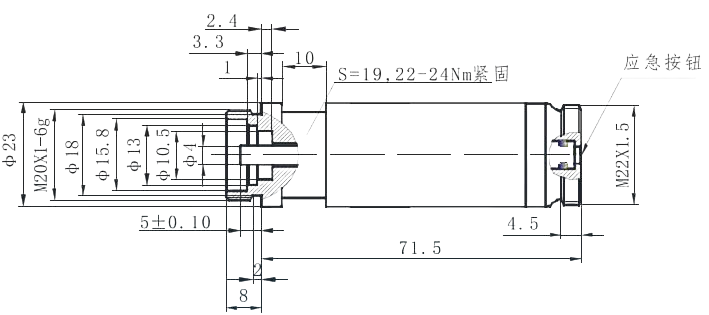

    外形及安装尺寸

    GP63插头式



   安阳凯地磁力科技股份有限公司



    GP63系列带反馈插头式

   安阳凯地磁力科技股份有限公司

    使用注意事项:

  •             电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。

  •             手动操作按钮是供在安装调试、维修或紧急情况下使用的。

    样本说明:

    如顾客有不同的需要,在电磁铁性能不变得情况下,电磁铁与阀体的连接尺寸、电源连接方式、推杆伸出长度可以根据要求调整。
