用途：

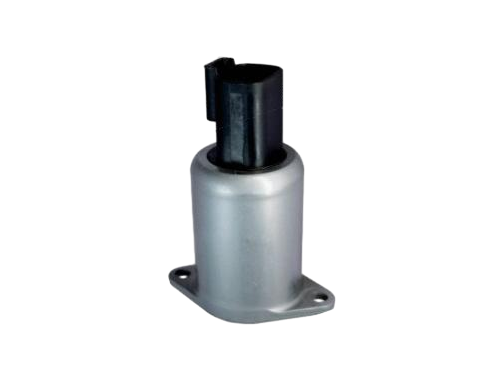

本系列产品是一种机电转换装置，在直流12/24V的电液比例控制系统中与比例控制放大器配套使用，可平行替代进口PPCDO4插装比例电磁铁。电磁铁输出力通过负载弹簧转换成位移，实现电流-力-位移线性转换，可任意方向安装，电磁线圈绝缘等级为H级，防护等级IP67，IP69K，该型电磁铁适用于工程环境。

主要技术参数

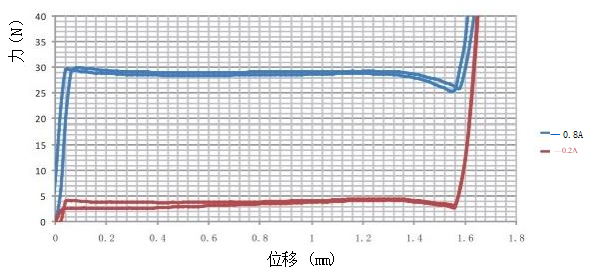

行程-力特性曲线

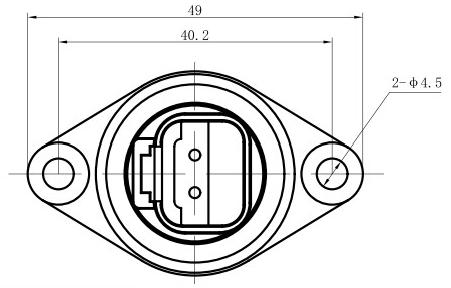

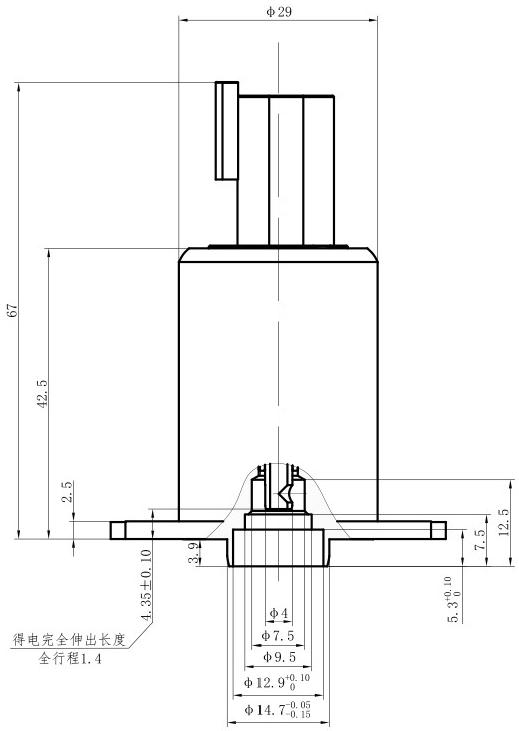

外形及安装尺寸

使用注意事项

● 电磁铁插座标准：DT04-2P。

● 电气控制系统与电磁铁连接部分之间应设有过流保护装置，以免非正常情况下，烧毁电磁铁及您的电控元件。

● 液压系统工作介质为矿物油，磷酸脂油。

● 电磁铁为连续工作制。

样本说明

● 对超出本样本要求的应用场合，请询问本公司。

● 特性曲线仅供参考。

● 主要特性参数均为实验室条件下获得。本公司保留修改参数的权力。
