油研型开关电磁铁 MFJ9A-50YC
油研型开关电磁铁 MFJ9A-50YC
油研型开关电磁铁 MFJ9A-50YC
油研型开关电磁铁 MFJ9A-50YC
油研型开关电磁铁 MFJ9A-50YC
油研型开关电磁铁 MFJ9A-50YC
油研型开关电磁铁 MFJ9A-50YC
油研型开关电磁铁 MFJ9A-50YC
油研型开关电磁铁 MFJ9A-50YC
型 号  MFJ9A-50YC
额定电压(V) 110/120 220/240 100 200
电源频率 (Hz) 50/60 60
额定吸力(N) 50
额定行程(mm) 4
邮箱
电话
产品描述
本系列电磁铁适用于交流50Hz/60Hz,电压至380V的控制电路中,作为液压电磁换向阀的动力元件。可配套于日本油研型(YUKEN)六、十通径螺纹联结电磁换向阀。 正常工作条件 ● 可任意方向安装。 ● 使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。 ● 电磁铁适合长期工作制、断续周期工作制。 ● 电源电压的合理波动范围为85%-110% (特殊要求可订货时提出)。 ● 外壳防护等级为IP65。
产品参数

主要技术参数

                        型 号

                        MFJ9A-50YC

                        R额定电压 (V)

                        110/120  220/240

                        100 200

                        电源频率 (Hz)

                        50/60

                        60

                        额定吸力(N)

                        50

                        额定行程(mm)

                        4

                        全行程(mm)

                        ≥8

                        承受静态油压(Mpa)

                        16

                        起动伏安(VA)

                        ≤336

                        吸持伏安(VA)

                        ≤84

                        操作频率(T/h)

                        12000



订货代号

阀用电磁铁

直流

设计序号

额定吸力(N)

湿式

MF

J

9A

50

YC

行程-力特性曲线

安阳凯地磁力科技股份有限公司

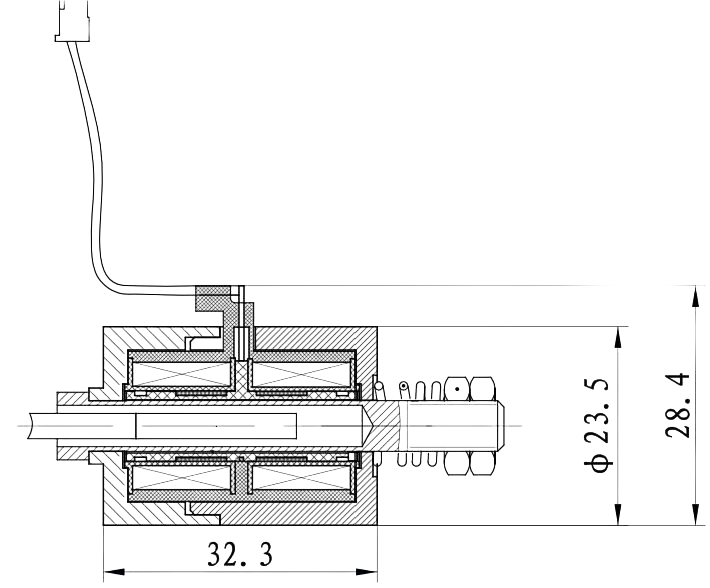

外形及安装尺寸

产品型号:  MFJ9A-50YC

安阳凯地磁力科技股份有限公司





使用注意事项

●  电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格,您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。

●  电磁铁的手动推杆用于在调试时或紧急情况下,进行手动控制。但当系统背压较高,调节困难时,请使用十字螺丝刀缓推手动推杆,不宜使用冲击力,以免破坏手动推杆和导向内孔表面,造成电磁铁漏油或不能复位。

●  当双向使用电磁铁时,一定要保证两个电磁铁不能同时通电,以免电磁阀不能正常工 作。

●   电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免在非正常情况下,烧毁电磁铁及您的电控元件。




样本说明

如顾客有不同的需要,在电磁铁性能不变的情况下,电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。

特性曲线仅供参考。

主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
