油研型开关电磁铁 MFZ9A-20YC(SG)
油研型开关电磁铁 MFZ9A-20YC(SG)
油研型开关电磁铁 MFZ9A-20YC(SG)
油研型开关电磁铁 MFZ9A-20YC(SG)
油研型开关电磁铁 MFZ9A-20YC(SG)
油研型开关电磁铁 MFZ9A-20YC(SG)
油研型开关电磁铁 MFZ9A-20YC(SG)
油研型开关电磁铁 MFZ9A-20YC(SG)
油研型开关电磁铁 MFZ9A-20YC(SG)
型 号  MFZ9A-20YC
额定电压(V) 12 24
电源频率 (Hz) ≥20
额定吸力(N) 3
额定行程(mm) ≥6
邮箱 aykd_scb@126.com
电话 +86-372-2595077/2595078/2595088
产品描述
本电磁铁适用于单相桥式全波整流的直流电源,电压至220V的控制电路中,作为六、十通径螺纹联结电磁换向阀的动力元件。 正常工作条件 ● 可任意方向安装。 ● 使用环境中应无足以腐蚀金属和破坏绝缘的气体和尘埃。否则,可能影响产品寿命。 ● 电磁铁适合长期工作制、断续周期工作制。 ● 电源电压的合理波动范围为85%-110% (特殊要求可订货时提出)。 ● 外壳防护等级为IP65。
产品参数

主要技术参数

型 号

MFZ9A-20YC(SG)

额定电压(V)

12 24

额定吸力(N)

≥20

额定行程(mm)

3

全行程(mm)

≥6

消耗功率(W)

≤32

承受静态油压(Mpa)

21

操作频率 (T/h)

12000


行程—力特性曲线

安阳凯地磁力科技股份有限公司

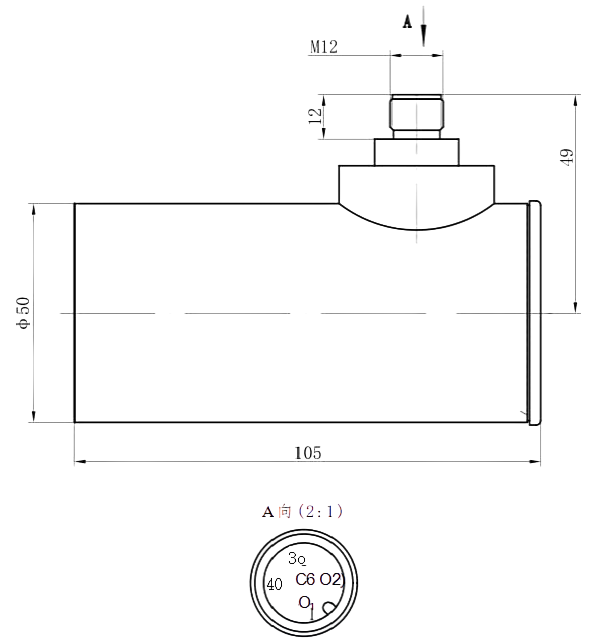

外形及安装尺寸

产品型号:MFZ9A-20YC (SG)



安阳凯地磁力科技股份有限公司





使用注意事项

●  电磁铁采用符合ISO4400标准的插座。有带指示灯、不带指示灯两种规格,您可以根据需要进行选择。带指示灯插座的电压规格必须与电磁铁本体电压规格相符。

●  电磁铁的手动推杆用于在调试时或紧急情况下,进行手动控制。但当系统背压较高,调节困难时,请使用十字螺丝刀缓推手动推杆,不宜使用冲击力,以免破坏手动推杆和导向内孔表面,造成电磁铁漏油或不能复位。

●  当双向使用电磁铁时,一定要保证两个电磁铁不能同时通电,以免电磁阀不能正常工 作。

●  电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免在非正常情况下,烧毁电磁铁及您的电控元件。



样本说明

  • 如顾客有不同的需要,在电磁铁性能不变的情况下,电磁铁与阀体的连接尺寸、推杆伸出长度及工作电源电压可以根据要求调整。

  • 特性曲线仅供参考。

  • 主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
