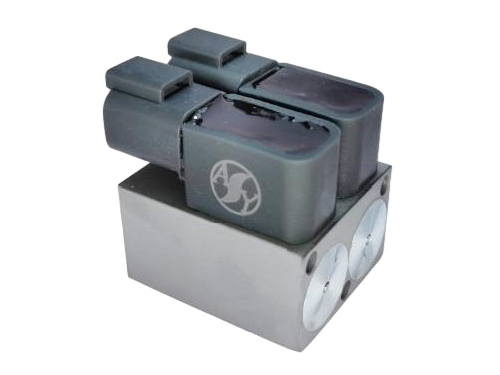

螺钉比例型电磁铁 GV45-4-A
螺钉比例型电磁铁 GV45-4-A
螺钉比例型电磁铁 GV45-4-A
螺钉比例型电磁铁 GV45-4-A
螺钉比例型电磁铁 GV45-4-A
螺钉比例型电磁铁 GV45-4-A
螺钉比例型电磁铁 GV45-4-A
螺钉比例型电磁铁 GV45-4-A
螺钉比例型电磁铁 GV45-4-A
额定电流(A) 0.8
常态电阻20℃(Ω) 19.5
额定吸力(N) 90
额定行程(mm) 1.7
全行程(mm) 1.7
力滞环(%) ≤3
邮箱 aykd_scb@126.com
电话 +86-372-2595077/2595078/2595088
产品描述
本系列产品应用于电液比例控制系统中,与比例控制放大器配套使用,共同作用于力士乐(REXORTH)型先导式比例溢流阀。在额定行程及额定电流范围内,其输出力及位移与输入电流(>0.1A)成比例,通过内置反力弹簧,改变了输出力的特性,使系统输出压力更加稳定。输入电流在额定范围内无级调节,可实现液压系统的无级调节和远程控制。
产品参数

主要技术参数:

                        型号

                        GV45-4-A

                        额定电流(A)

                        0.8

                        常态电阻20℃(Ω)

                        19.5

                        额定吸力(N)

                        90

                        额定行程(mm)

                        1.7

                        全行程(mm)

                        1.7

                        力滞环(%)

                        ≤3

                        电流滞环(%)

                        ≤3

                        重复精度(%)

                        ≤1

                        承受静态油压(Mpa)

                        21

                        外壳防护等级

                        IP65

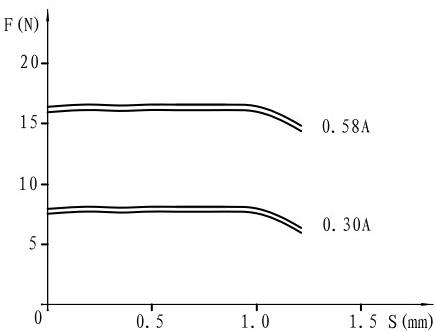

    行程-力特性曲线:

   安阳凯地磁力科技股份有限公司

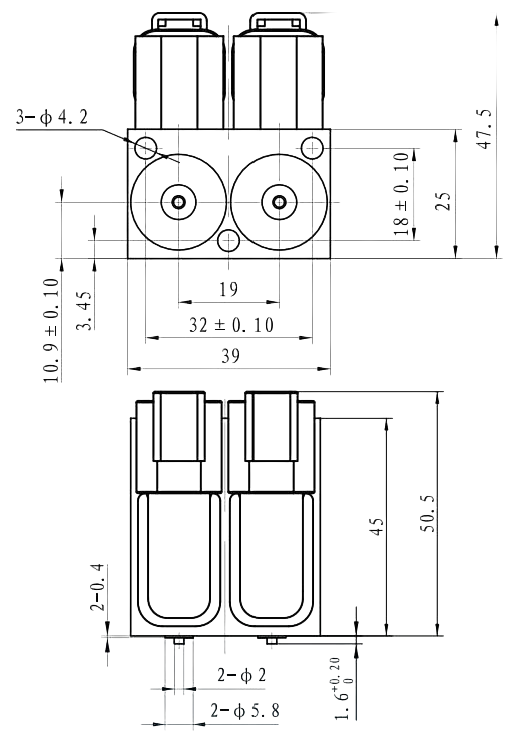

    外形及安装尺寸:

   安阳凯地磁力科技股份有限公司



使用注意事项:

  • 电磁铁采用符合ISO4400标准的插座。

  • 电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。

  • 液压系统工作介质为矿物质油,磷酸脂油。

  • 安装时排气孔朝上,使用时注意将电磁铁内空气排净。

  • 电磁铁为连续工作制。



样本说明:

  • 对超出本样本要求的应用场合,请询问本公司。

  • 特性曲线仅供参考。

  • 主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
