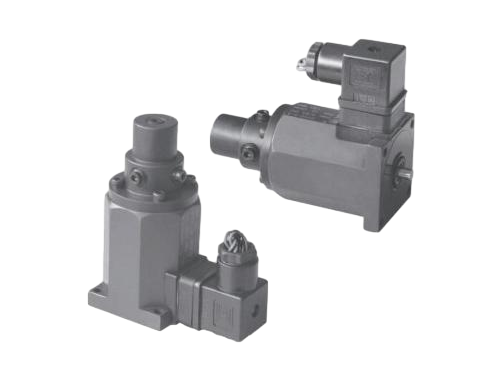

螺钉比例型电磁铁 GP61-4-AIW9
螺钉比例型电磁铁 GP61-4-AIW9
螺钉比例型电磁铁 GP61-4-AIW9
螺钉比例型电磁铁 GP61-4-AIW9
螺钉比例型电磁铁 GP61-4-AIW9
螺钉比例型电磁铁 GP61-4-AIW9
螺钉比例型电磁铁 GP61-4-AIW9
螺钉比例型电磁铁 GP61-4-AIW9
螺钉比例型电磁铁 GP61-4-AIW9
型 号 GP61-4-AIW9
额定电流(A) 1.51
常态电阻20℃(Ω) 10
额定吸力(N) 150
额定行程(mm) 4.5
全行程(mm) 9
力滞环(%) ≤4
邮箱
电话
产品描述
本系列产品应用于电液比例闭环控制系统中,与电液比例控制放大器配套使用。电磁铁上的差动电感应式位移传感器测量头与衔铁刚性连接,可实现对阀芯的运动变化直接检测,从而达到精确控制阀芯位置的目的。该系列产品大量地使用于力士乐(REXORTH)型比例流量阀和比例方向阀。
产品参数

主要技术参数:

型号

GP61-4-AIW9

额定电流(A)

1.51

常态电阻20℃(Ω)

10

额定吸力(N)

150

额定行程(mm)

4.5

全行程(mm)

9

力滞环(%)

≤4

电流滞环(%)

≤4

重复精度(%)

≤1

承受静态油压(Mpa)

21

外壳防护等级

IP65

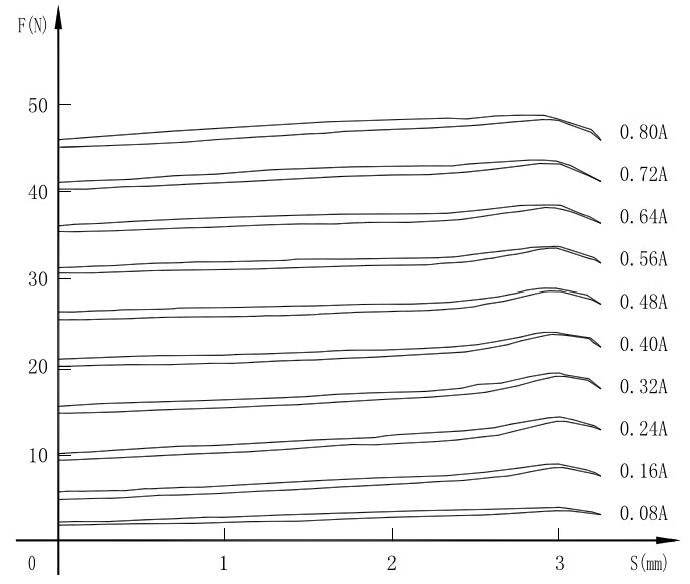

Steady Stroke-Force Curve

安阳凯地磁力科技股份有限公司

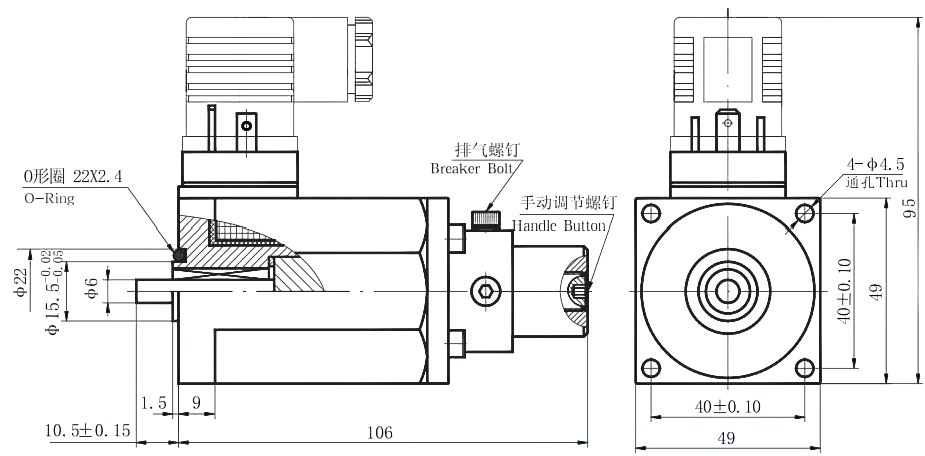

Externality & Installation Dimensions

Product Code: GP61-4-AIW9

安阳凯地磁力科技股份有限公司





  公称尺寸





产品型号



A



B



C



D1



D2



H





L1



L2



L3



M

GH61-4-AIW9

48

48

60

Φ6

Φ32

60

6

168

3.0

M6X70-12.9











使用注意事项:

  • 电磁铁采用符合ISO4400标准的插座。

  • 电气控制系统与电磁铁连接部分之间应设有过流保护装置,以免非正常情况下,烧毁电磁铁及您的电控元件。

  • 液压系统工作介质为矿物质油,磷酸脂油。

  • 安装时排气孔朝上,使用时注意将电磁铁内空气排净。

  • 电磁铁为连续工作制。

  • 订货时注明电流规格。

样本说明:

  • 对超出本样本要求的应用场合,请询问本公司。

  • 特性曲线仅供参考。

  • 主要性能参数均为试验条件下获得。本公司保留修改参数的权力。
