螺钉比例电磁铁

当前位置首页 > 公司产品 > 螺钉比例电磁铁

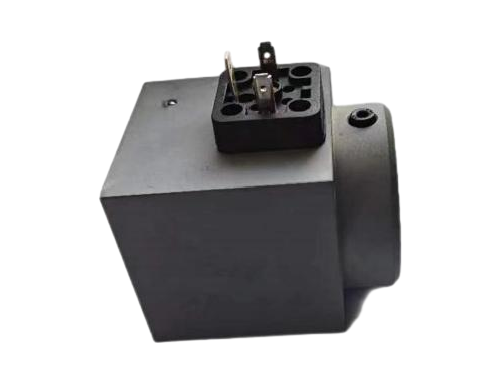

螺钉比例型电磁铁 GV40-4-A
螺钉比例型电磁铁 GV40-4-A
螺钉比例型电磁铁 GV40-4-A
螺钉比例型电磁铁 GV40-4-A
螺钉比例型电磁铁 GV40-4-A
螺钉比例型电磁铁 GV40-4-A
螺钉比例型电磁铁 GV40-4-A
螺钉比例型电磁铁 GV40-4-A
螺钉比例型电磁铁 GV40-4-A
型 号 GV40-4-A
额定行程(mm) 3
全行程(mm) 3.2
额定电流(A) 0.8
额定吸力(N)  48
电阻/20℃(Ω) 10
力滞环(%) ≤2
邮箱 aykd_scb@126.com
电话 +86-372-2595077/2595078/2595088
产品描述
本系列产品是一种机电转换装置,在额定行程及额定电流范围内,其输出力与输入信号成比例。与比例放大器配套使用,可对电液比例阀的阀芯位置进行精确控制。它适用于先导式比例溢流阀、比例减压阀及电液比例复合阀(PQ阀)等多种电液比例阀。具有较高的重复精度和良好的线性增益。
产品参数

主要技术参数:

                        型号

                        GV40-4-A

                        Rated Stroke                                               (mm)

                        3

                        Total Stroke                                                 (mm)

                        3.2

                        Rated Current                                               (A)

                        0.8

                        Rated Force                                                  (N)

                        48 *

                        Room Temperature Resistance 20℃             (Ω)

                        10

                        Force Lag Characteristic                             (%)

                        ≤2

                        Current Lag Characteristic                          (%)

                        ≤2

                        Electrify Frequency                                    (%)

                        100

                        Repeat Accuracy                                          (%)

                        ≤1

                        Static Oil Pressure                                        (MPa)

                        21

                    Thermal Endurance Class                    F

   The parameter marked “*” an be adjusted according to the requirements.

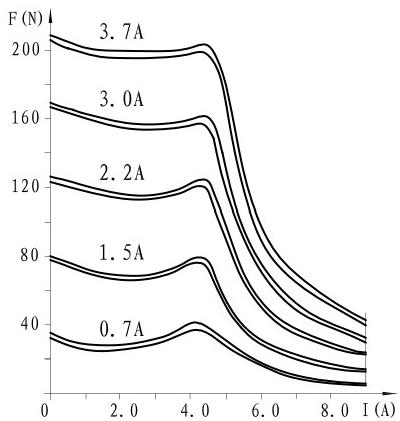

   Steady Stroke-Force Curve

   安阳凯地磁力科技股份有限公司

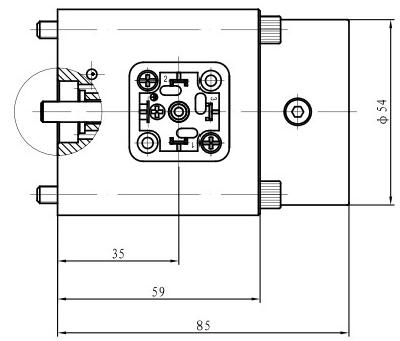

    Externality & Installation Dimensions

    Product Code: GV40-4-A

   安阳凯地磁力科技股份有限公司





   Operating Notice

  •             Installation Position The vent hole must be installed on above.

  •             Exhaust In order to realize stabilization control, please make the air out of the solenoid thoroughly, and full of oil. When exhausting, please open the bolt slowly and slowly. Be careful the spilling!

  •             Adjust The Bolt By Hand If there is no current at the beginning adjustment or because of electrical accident, you can turn the bolt by hand; set the pressure or flux of the valve temporarily, please make sure the handle bolt return to the position at normal operating.



   Explanation Of Sample

    If the application is beyond the catalogue, please contact with us.

    Characteristic curve for reference only.

    The main performance parameter is obtained in the conditions of lab. Finally explanation and changing of the parameters by KAIDI.
